スピーカーはＫＩＣＫＥＲのＫＳＳ６７０４の16.5ｃｍ2ＷａｙとＫＳＣ２７０４の7ｃｍミッドレンジのトヨタ車おすすめ3Ｗａｙ構成です（＾＾

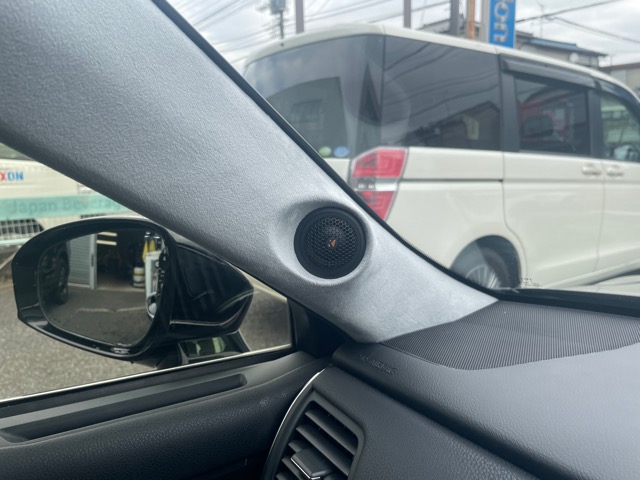

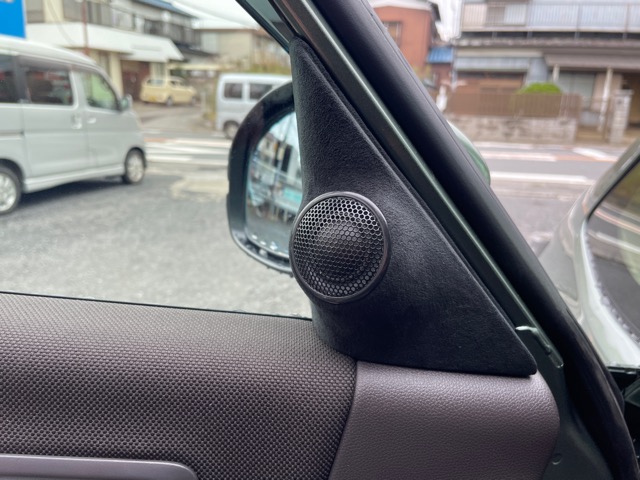

7ｃｍは純正位置に埋め込みされており、Ａピラーツィーターマウント作成にてツィーターを取り付けています。

ドアはインナーバッフルとデッドニングにてＫＳＳ６７０４のミッドウーファーを取り付けています。

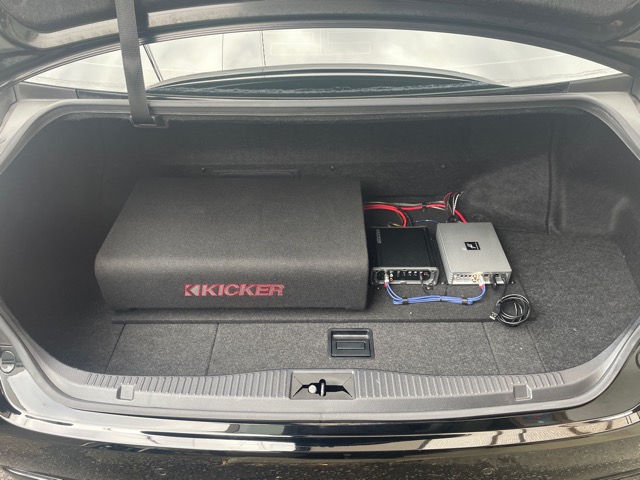

トランクルームにはＫＩＣＫＥＲの新型Ｌ７ＴＤＦ１２のダウンファイアリングのソロバリック３０ｃｍウーファー、そしてＣＸＡ８００．１のモノアンプにてこちらのウーファーをドライブさせます。
クラウンのトランクスペースはスルーにできないため低音が室内に入りにくいのである程度のパワーがないとパフォーマンスが出しにくいのでこちらの仕様はお勧めです（＾＾
ＤＳＰアンプはμ-ＤｉｍｅｎｓｉｏｎのＤＳＰ６８０ＡＭＰを使用しフロント３Ｗａｙバイアンプ接続とフロント＆ウーファーのセッティングを可能にします。

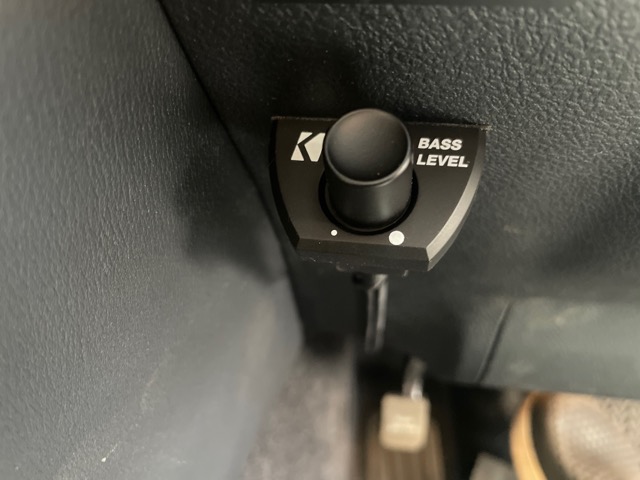

サブウーファーのコントローラーはオプションのＣＸＡＲＣを使用してハンドル下にて調整可能です。

ＢｅａｔｓｏｎｉｃのＩＦ３６とＶＴＲ入力アダプターを使用してＨＤＭＩのミラーリングを行います。
ユニットはコンソール内に設置しました（＾＾

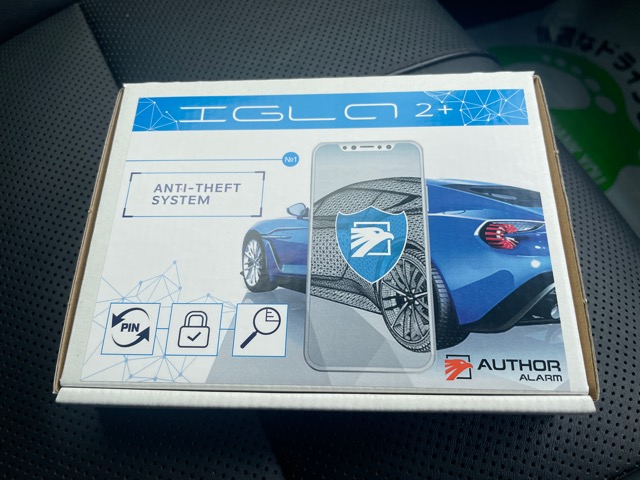

オーディオだけでなくＩＧＬＡ２の取付にて車両盗難から車を守ります（＾＾

ＫＩＣＫＥＲフロント３Ｗａｙ＆３０ｃｍウーファーによりクリアでパワフルナサウンドに仕上がりました（＾＾

スピーカーはcarrozzeria TS-Z900PRSを使用。Ａピラーマウント作成にてミッドツィーター、ミッドウーファーはドアに取付しました。

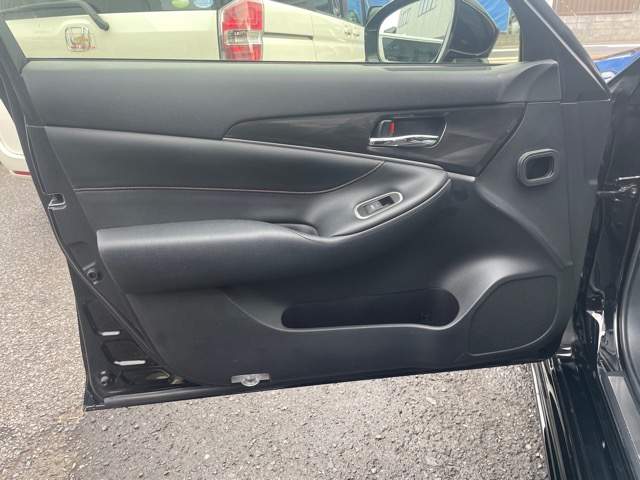

こちらがドア形状になります。スピーカー部が大きく抜けもよさそうです（＾＾

ドアデッドニングはオリジナル施工のAudiotechnicaのＡＴ７５５０Ｒの全張り施工にアウター部は見えませんがレアルシルト匠とディフュージョンにて施工されています。

防水処理された白樺合板インナーバッフル施工にＺ９００のミッドウーファーを施工します。
最後にスピーカーの吸音施工を行います。

オーナー様がお持ちだった純正オーディオに接続して動画が楽しめる「iHeylinkit」のカープレイＢＯＸに付いているＨＤＭＩ出力を使い今回取り付けるリアモニターにも映していきます。

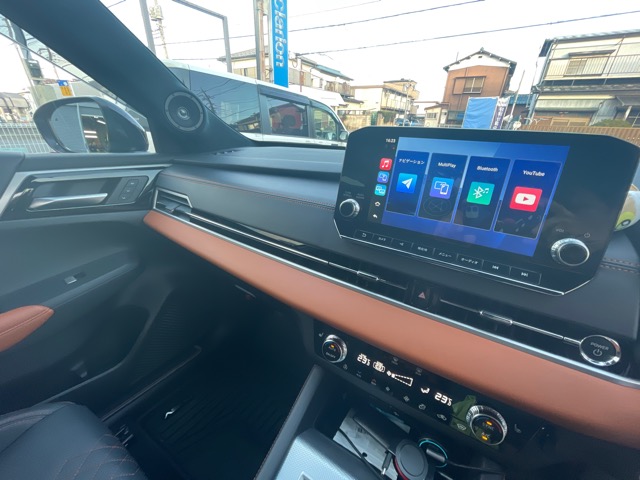

このような画面で動画や音楽を楽しめます（＾＾

お子さん用にリアモニターも取り付けて映るようにしました。

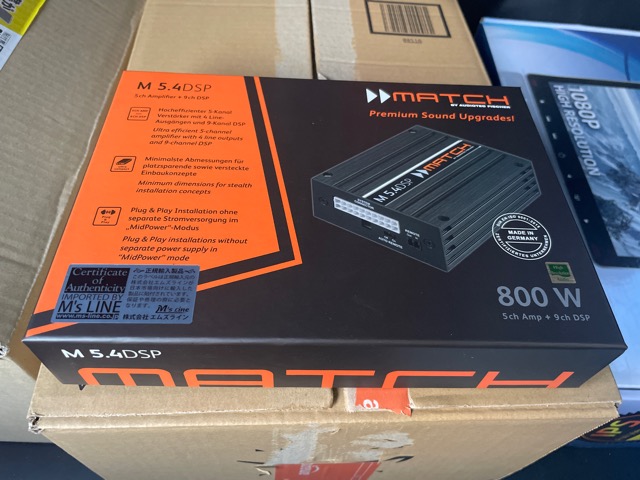

ＤＳＰは5ｃｈアンプ搭載のＭＡＴＣＨのＭ5.4 ＤＳＰ ＭＫⅡを使用しフロントパッシブミッドツィーターで2ｃｈ、ドアミッドウーファーで2ｃｈ、純正ウーファーで1ｃｈにて接続していきます。ウーファーは今回スペースの都合上、純正に接続していますが思いのほかパワーがありフロントスピーカーＴＳ－Ｚ９００ＰＲＳのスピーカーとのバランスも良かったです。残念ながらＤＳＰの写真を撮り忘れてしまったので箱でご勘弁ください（＾＾

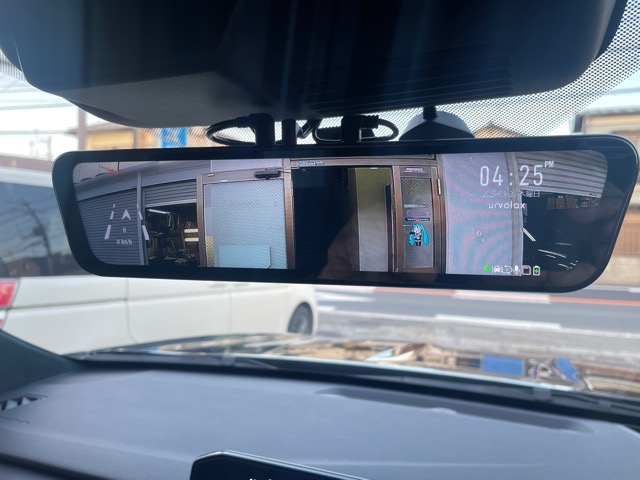

ドライブレコーダーはお持ち込みにて専用アーム付きの前後2カメラミラータイプを取付です。

以上アウトランダーＰＨＥＶのオーディオ施工でした（＾＾

ナビはカロッツェリアの楽ナビAVIC-RZ812-Dを取付させて頂きました。
キット使用にてキレイに取付可能です（＾＾

サブウーファーはミューディメンションのBlack Box X8のアンプ内蔵20cmウーファーを
助手席の背もたれに固定しました。ドアスピーカーに負担を掛けずにしっかりと低音を補助してくれますのでクリアでまとまりのあるサウンドになりお勧めです（＾＾

ツィーターはＡピラー純正位置内にに取付です。

ドアスピーカーをインナーバッフルで取り付けていきます。

ドア防振とインナーバッフルを作成しBLAMのA165.80を取り付けます。

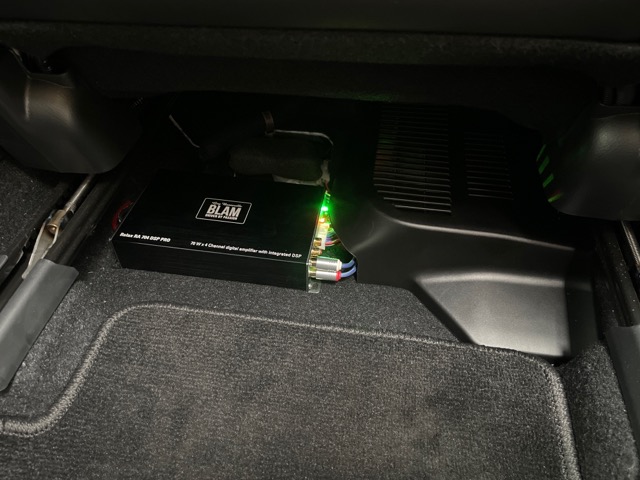

DSPアンプはBLAMのRA704 DSP Proを運転席シート下に設置しました。スペースを取らない小型DSPです。（＾＾

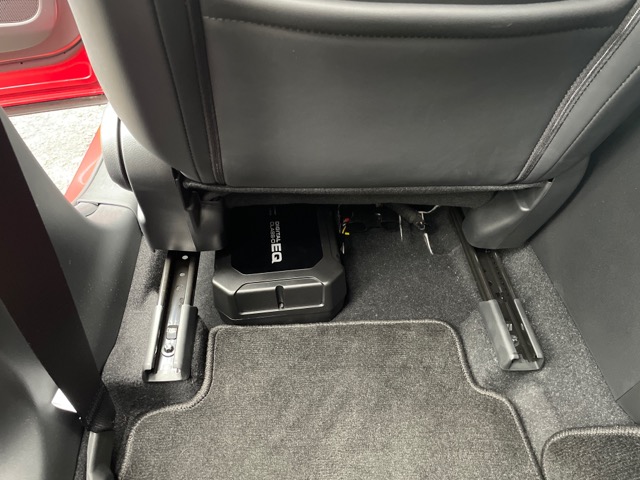

助手席下にはカロッツェリアのTS-WX400DAを取り付けさせて頂きました。下向きのダウンファイヤリング設計ですので振動が直接シートに当たらないので自然な低音を楽しむことができます。

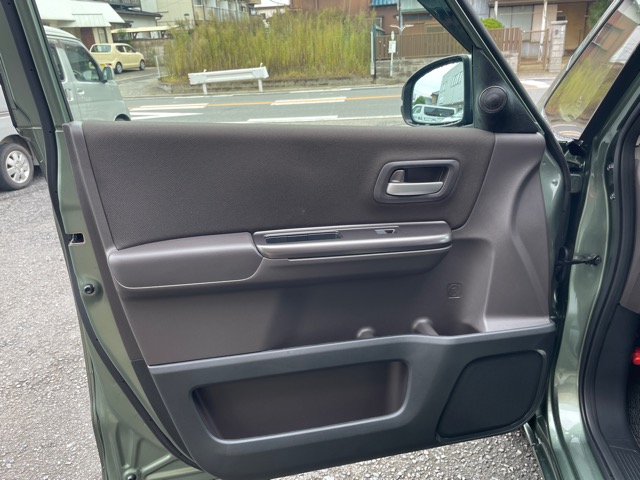

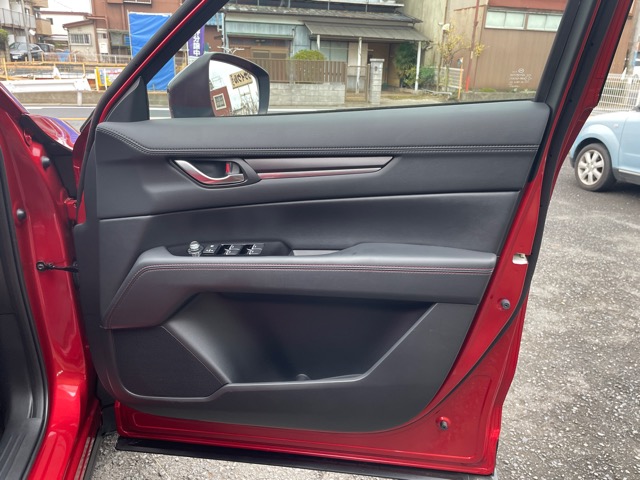

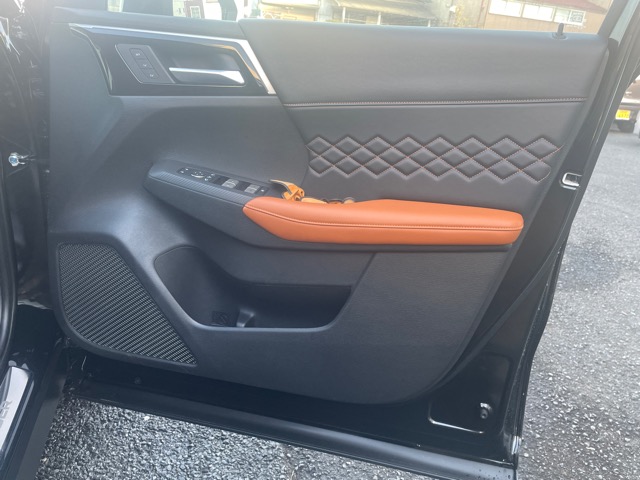

ドアトリムを外した純正状態です。

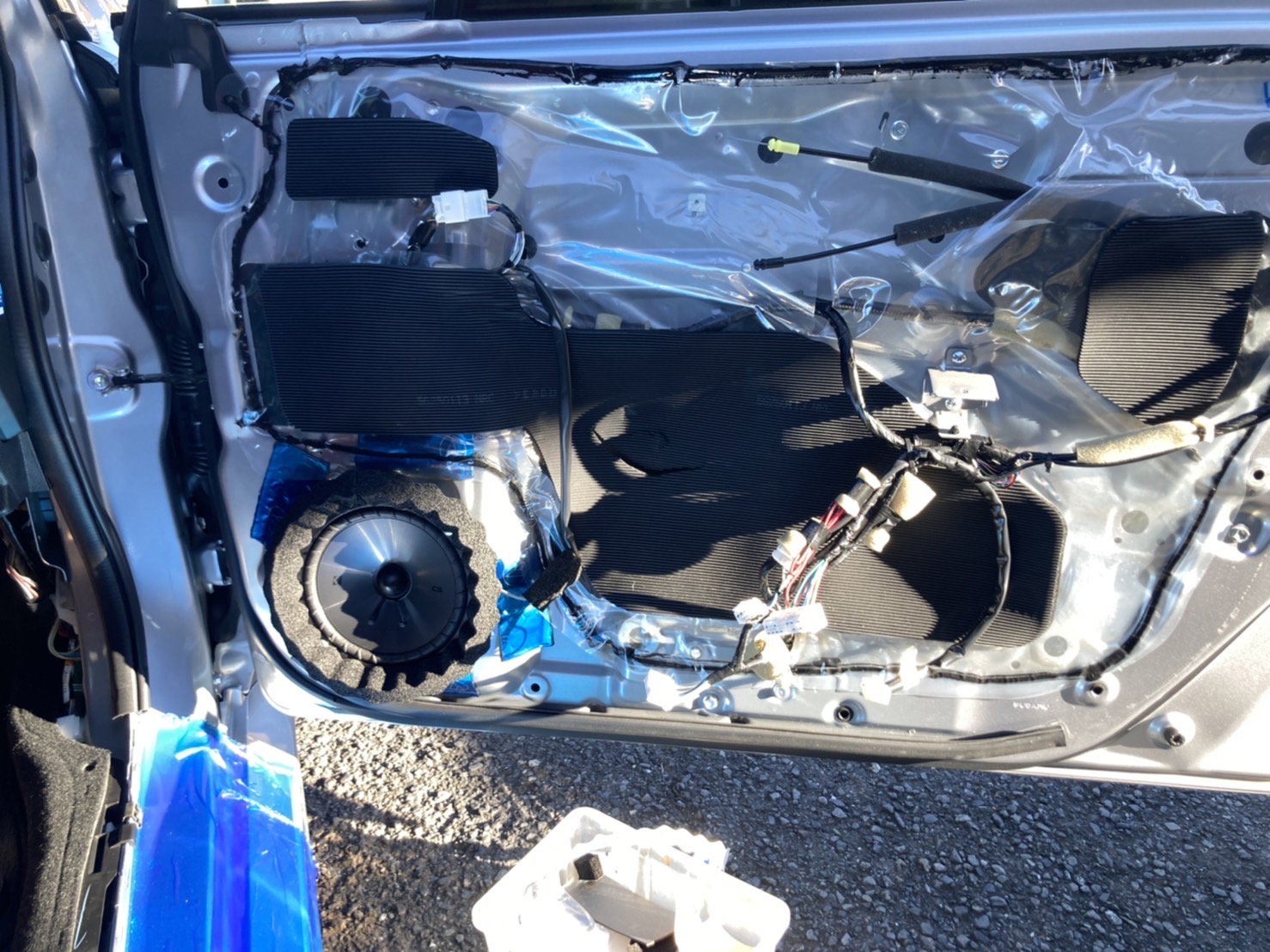

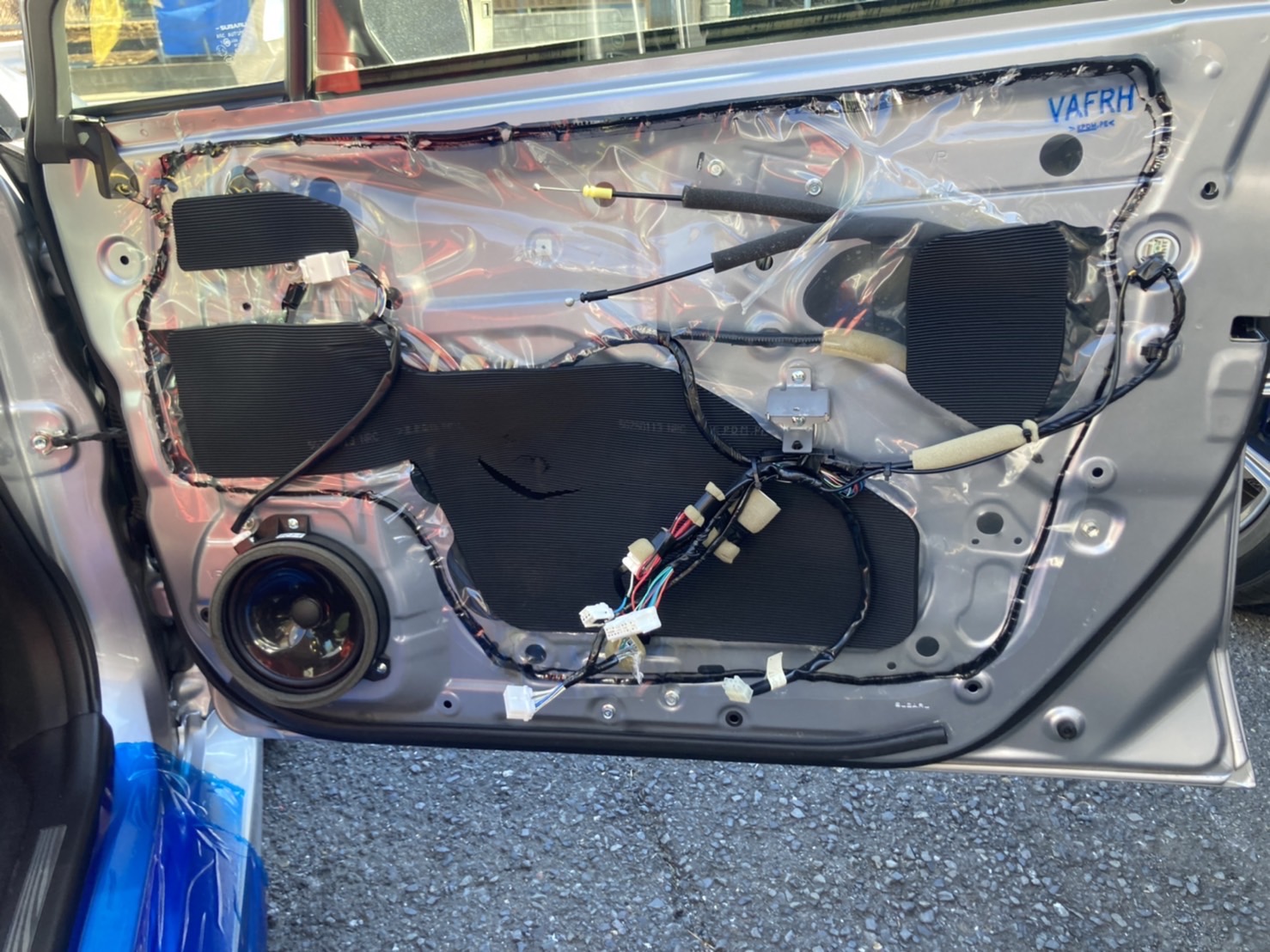

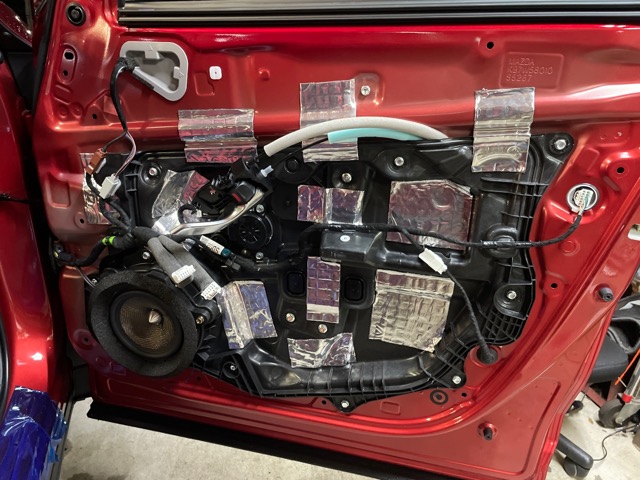

Audiotechnicaのサウンドチューニングキットにてスピーカー周辺の制振＆吸音施工を行います。
吸音材の裏にも制振材が貼ってあります。

車種専用のインナーバッフルを使用してＫＩＣＫＥＲのＣＳＳ６７４の2Ｗａｙセパレートスピーカーを取り付けてからスピーカー周辺の吸音も行っていきます。トリムを戻してドアは完了です。

続いてツィーターの取付を行っていきます。ツィーターカバーを外した純正状態です。

CSS674ツィーターを純正交換用の専用マウントを使用して取り付けてグリルを戻して完了です（＾＾
工賃込4万円台のお手軽フロントスピーカー施工です。
低域から中域はフェーズプラグ採用のポリプロピレンコーン、高域はチタンを使用したツィーターで純正位置への取付でもメリハリのあるクリアな音質になり飛躍的に向上しました。おすすめのスピーカーです。
ぜひご参考になれば幸いです（＾＾

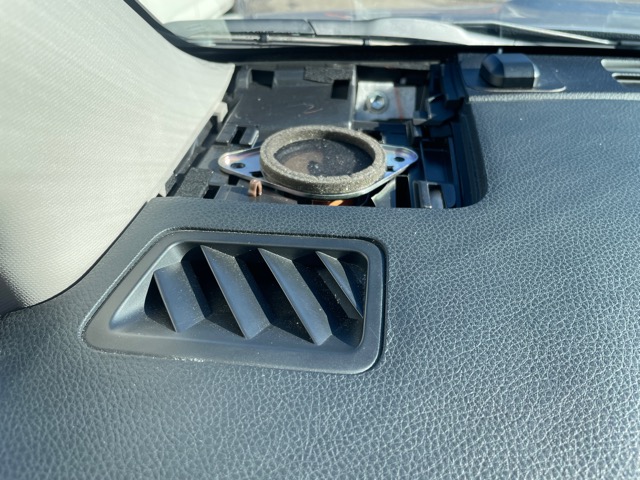

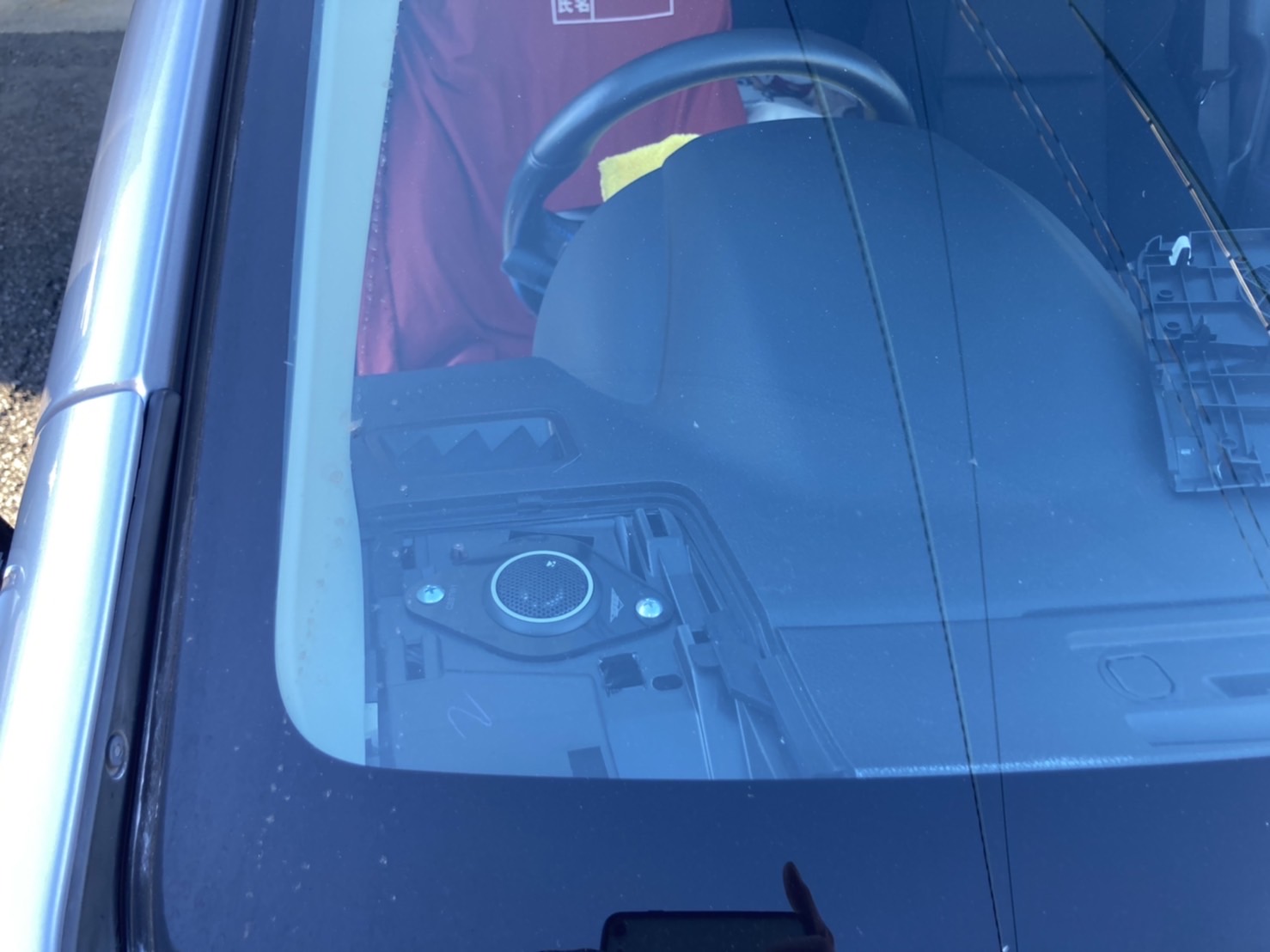

純正のJBLオーディオ仕様はダッシュボードにツィーター＆ミッドとドアのフロント3Way構成になっています。リアは純正アンプで鳴らしまして、今回はこのフロント3WayにDSPアンプを取付します。

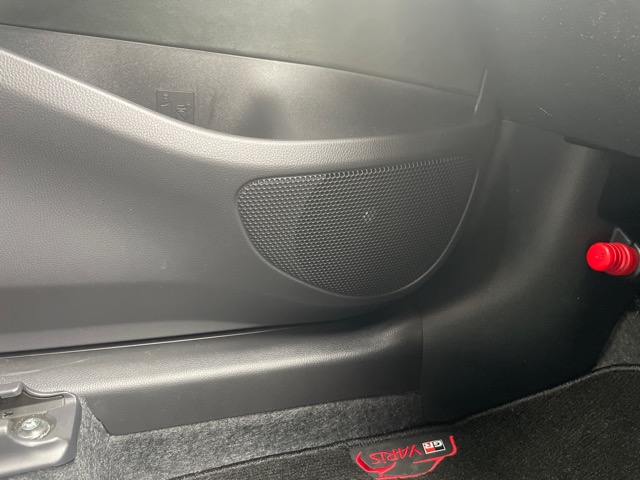

純正ドアスピーカーです。

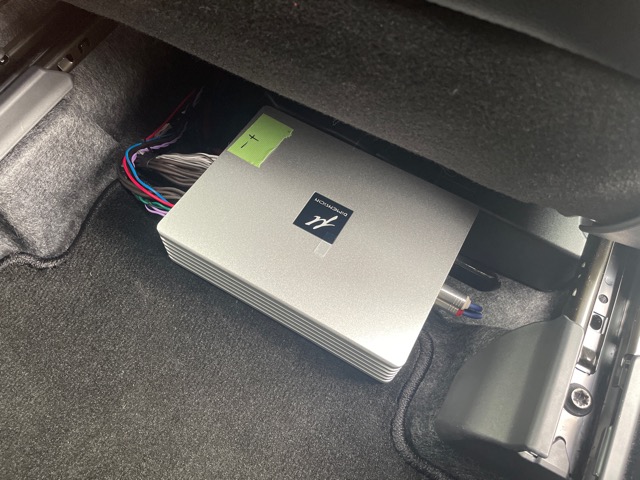

シート下にμ-DimnensionのDSP680AMP V2を設置します。

アンプ付きサブウーファーはカロのTS-WX400DAを設置しました。

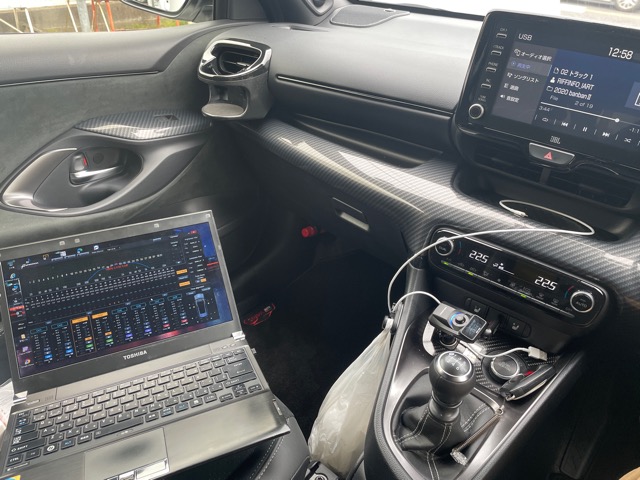

施工終了後にPCにてセッティングを行い終了です（＾＾
音のバランスも取れて低域から高域までクリアーに鳴るようになりました。

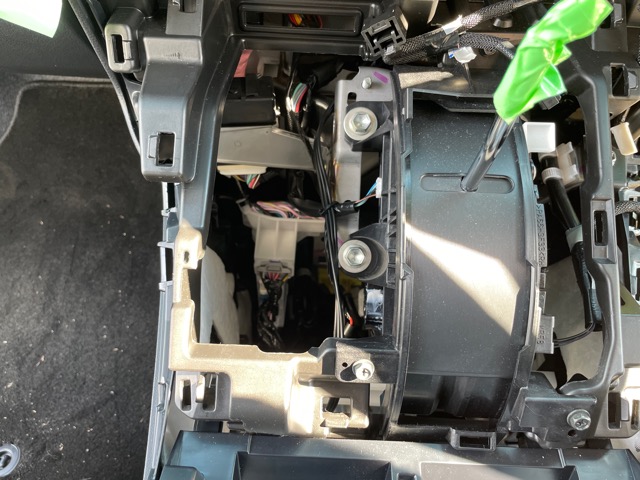

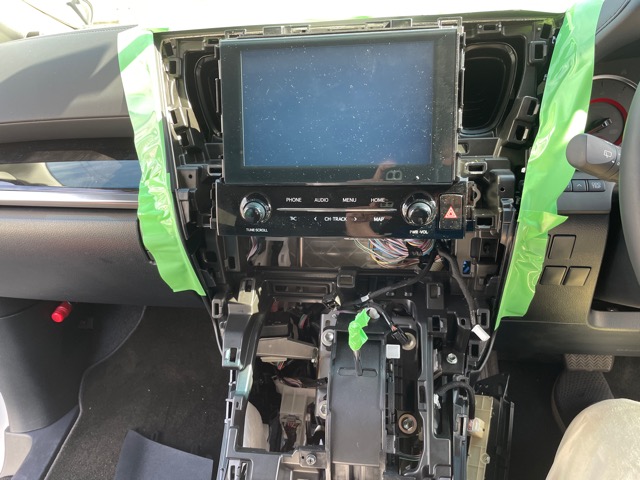

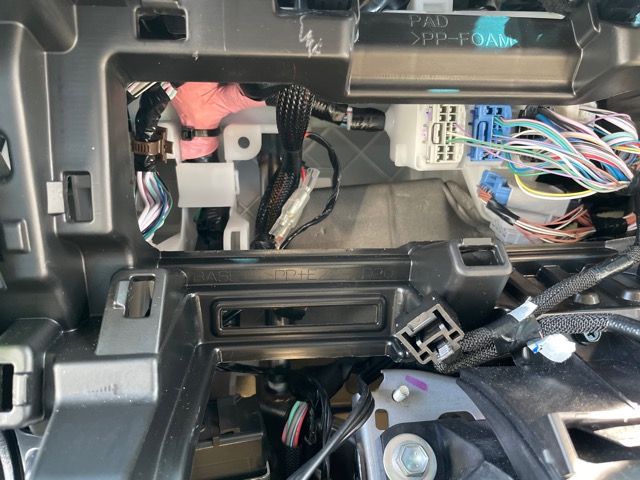

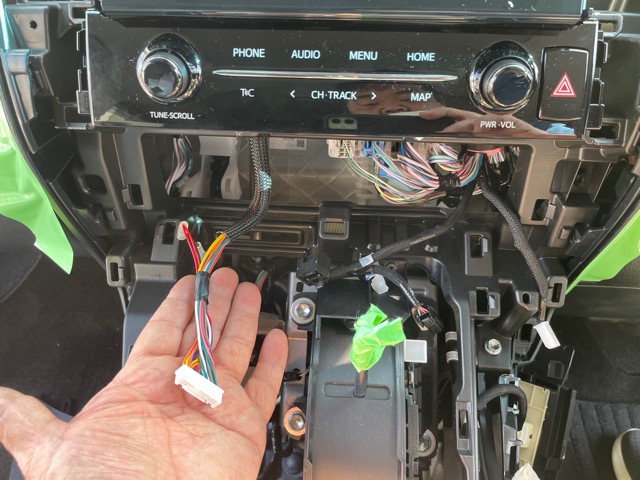

パネルやディスプレイーディオを外していき配線を行っていきます。

ディスプレイーディオ裏から接続したAVX-02の配線を出します。

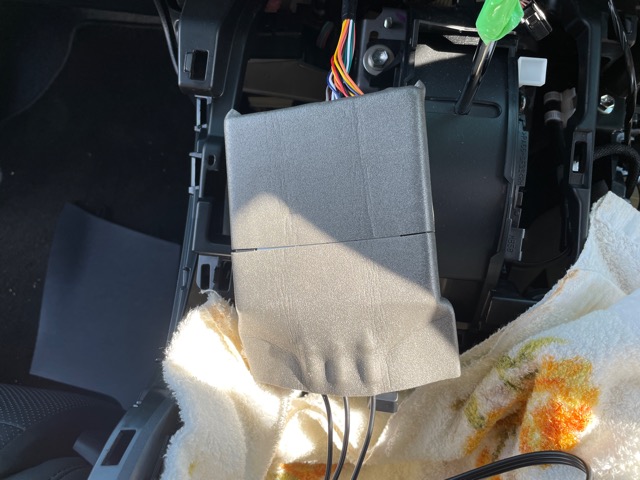

AVX-02本体を緩衝材で保護して接続していきます。

AVX-02本体をダッシュボード中央内に内に固定します。

IF36本体はコンソールひじ掛け内に設置させるためシフト回りから配線を引き回していきます。

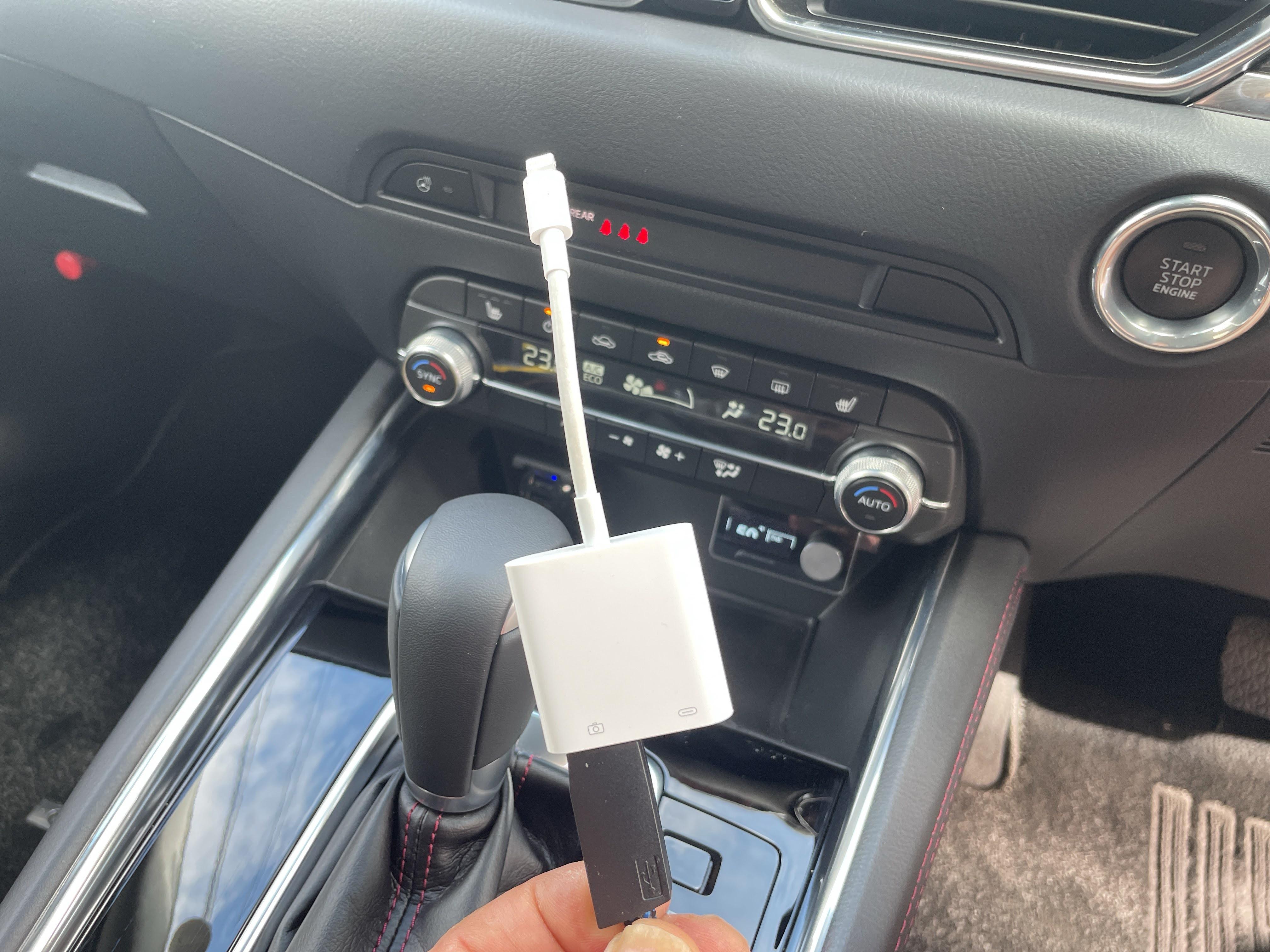

IF36をコンソールひじ掛け内に取り付けました。ここからHDMIケーブルにてFireTV StickやDigital AVアダプターなどを接続してミラーリングを行うことが可能になります。USB充電ポートも付いています（＾＾

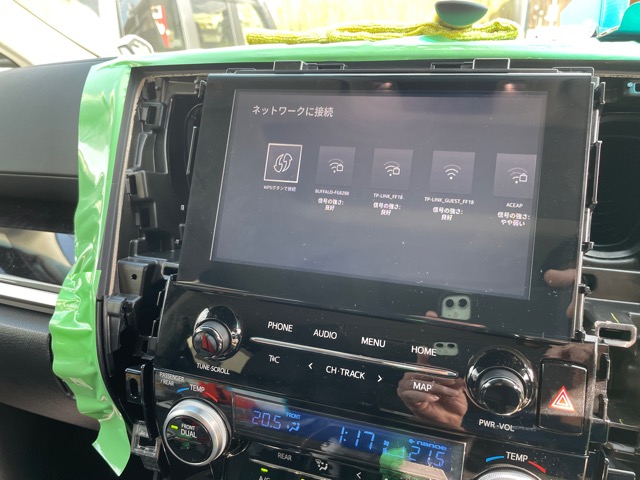

スマホのテザリングやWi-Fiルーターを使用してFire TV Stickのネットワーク設定を行えば見ることが可能になります（＾＾
AVX-02はTVキャンセラー機能も付いていますが現在ついているものでも使用可能です。
以上ミラーリングのご紹介でした（＾＾

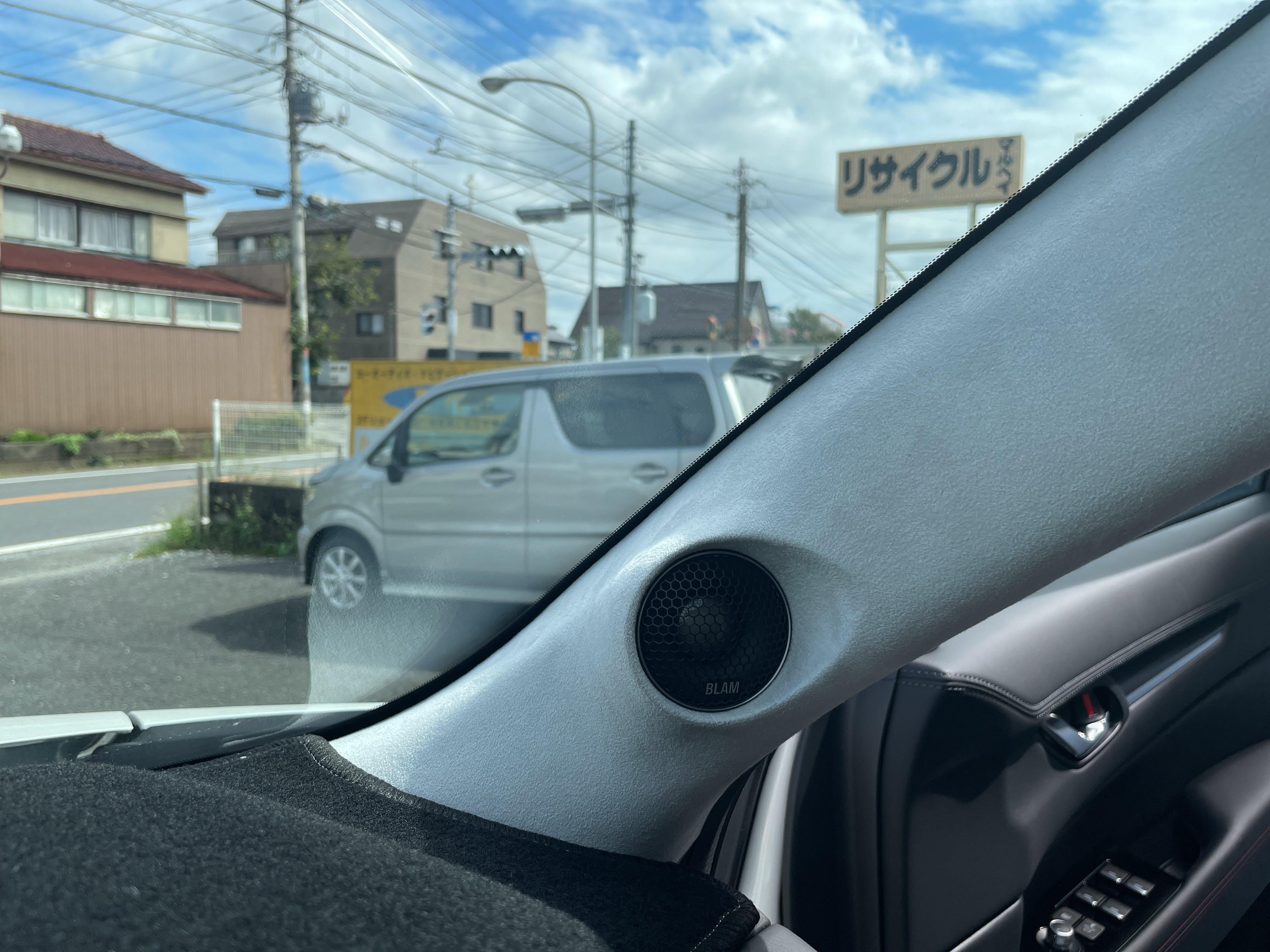

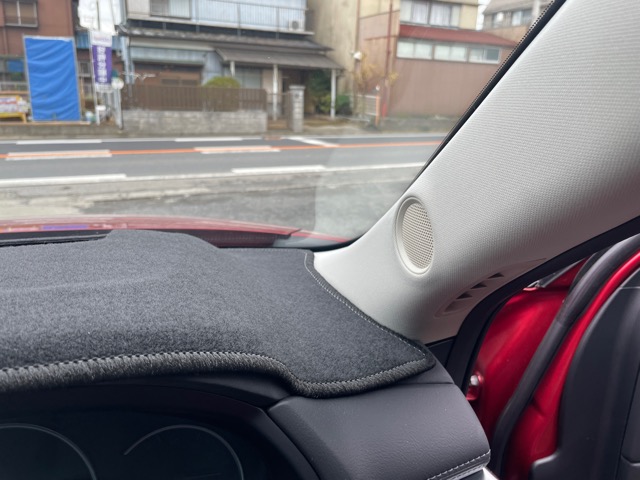

フロントスピーカーはＢＬＡＭのＳ１６５．１００ＭＧをピラー施工にて取付です。

ドアスピーカーはインナーバッフル施工と防振ＢⅡにて無加工にて取り付けています。

μ-Dimnension DSP680用のコントローラーはエアコンスイッチの下に設置しました。
サブウーファーボリューム、デジタル入力ボリューム、セッティングメモリの呼び出しはここで行います。

AudiotechnicaのHRD-1デジタルコンバーターを使用するとiPhoneからUSBを介しDSPの光デジタル入力に接続可能になります。

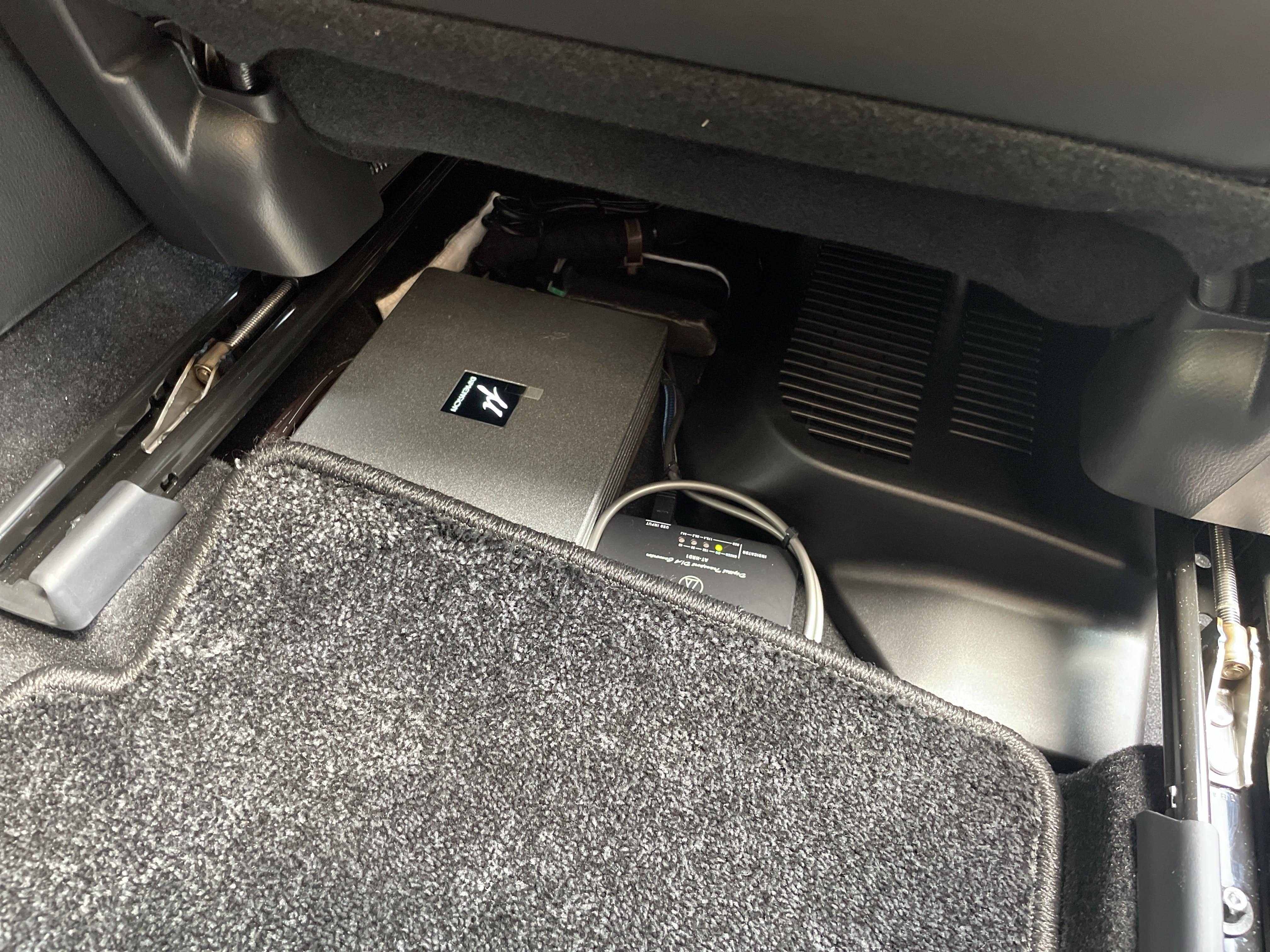

DSPアンプとHRD1は運転席シート下に設置しました。

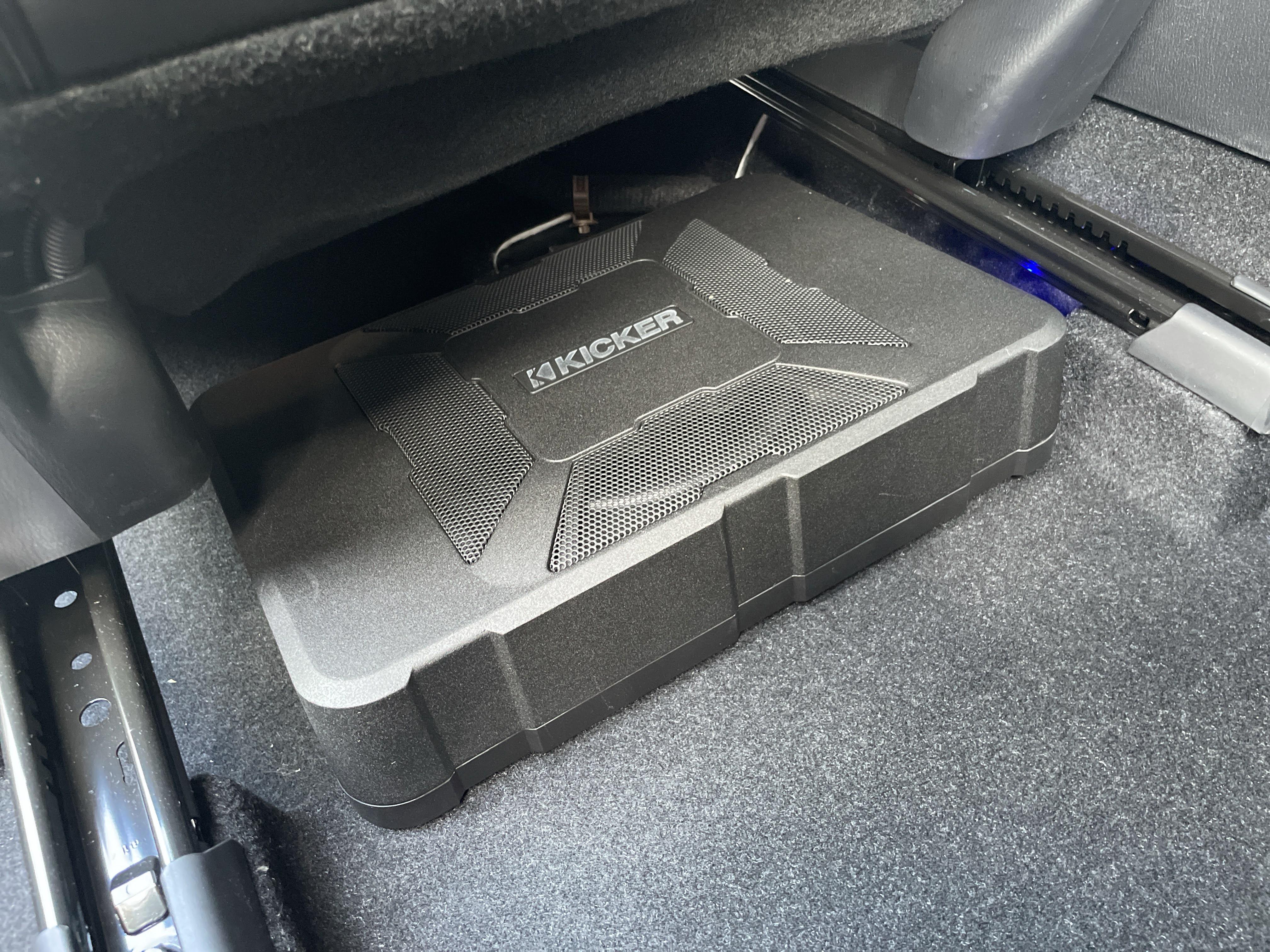

アンプ内蔵ウーファーはKICKERのHS8を助手席下に設置しました。

セッティングを終えて完成です（＾＾

まずはＳＡＥＣのＳＰＣ６５０スピーカーケーブルの通線を行いドア内の掃除とスピーカー開口部の小加工をして防腐処理を行います。

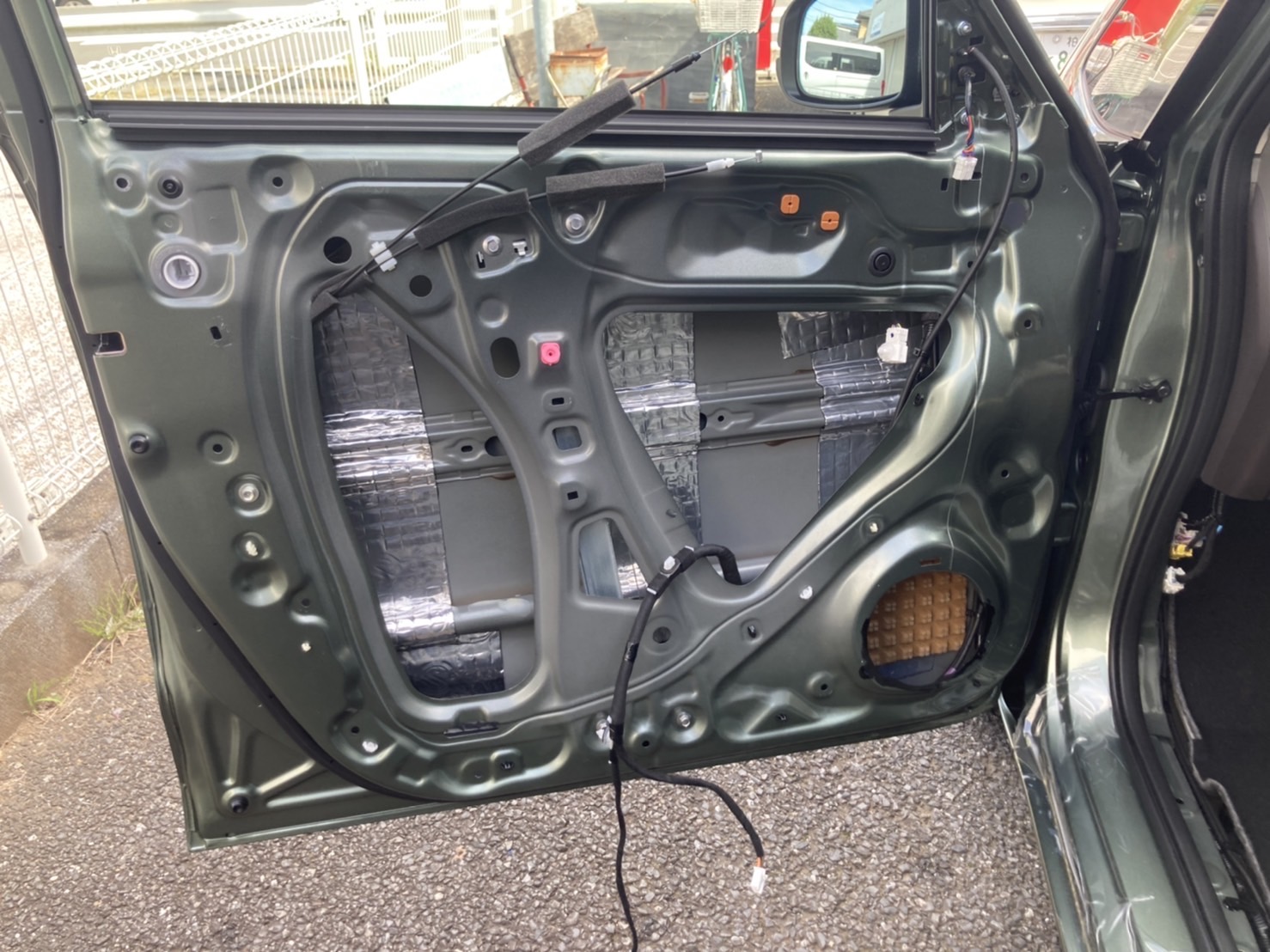

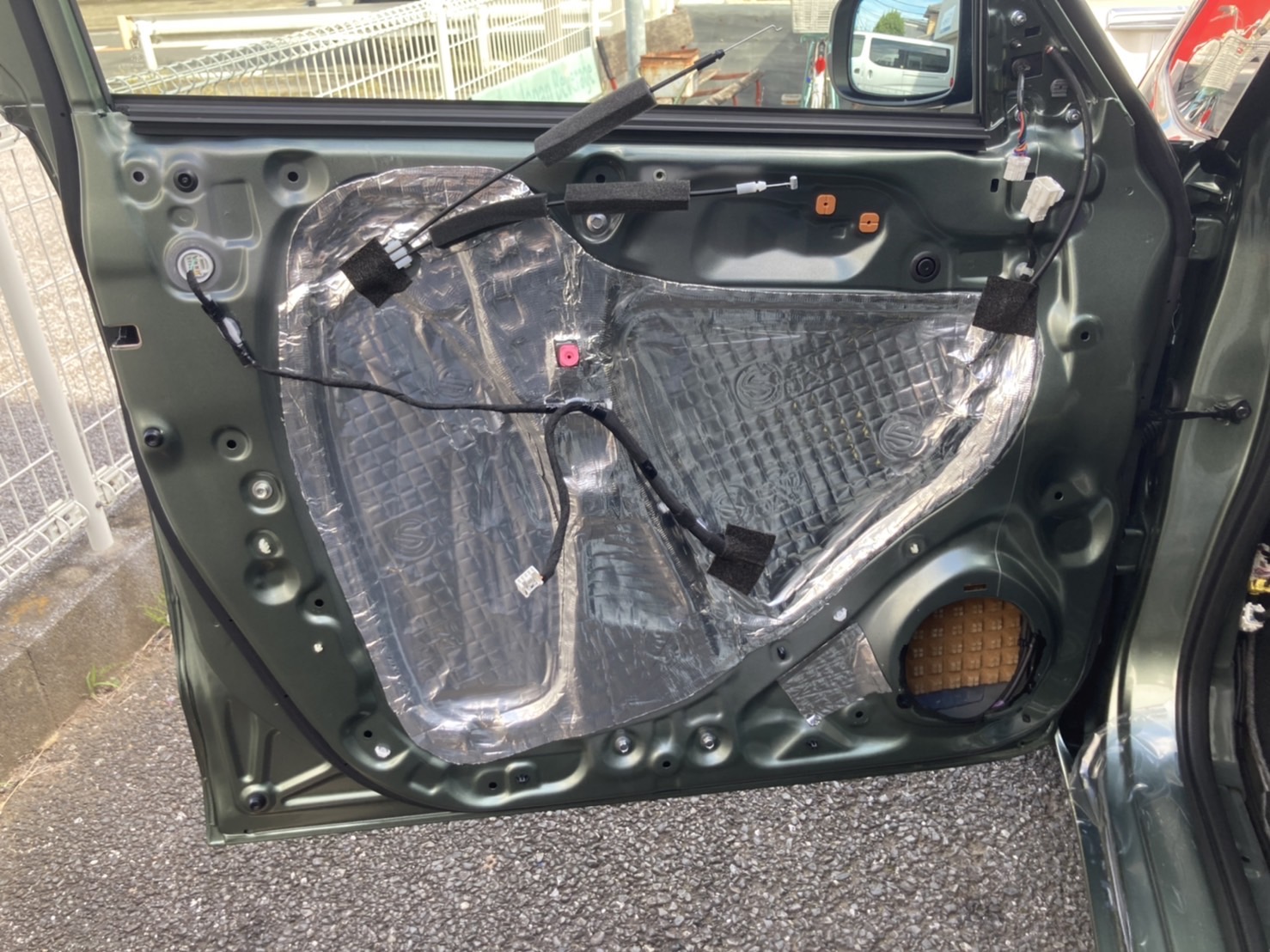

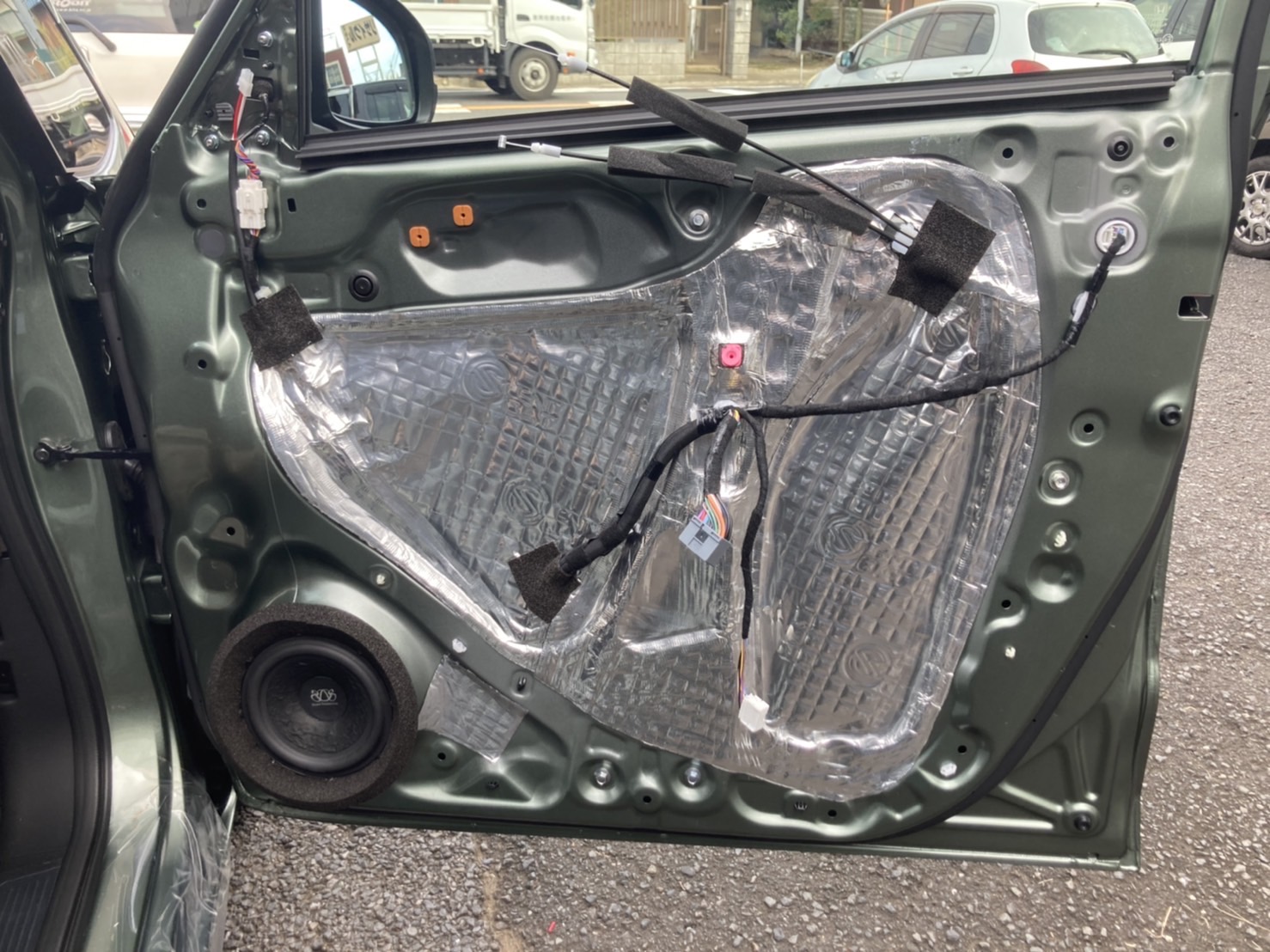

今回はデッドニングType-BⅡを施工します。ドアアウター部の制振とレアルシルトディフュージョンをにてスピーカーの背圧処理を行います。

インナー部の制振をＳＩＬＥＮＴＣＯＡＴ制振材を使用して行っていきます。

スピーカーはＳｏｕｎｄＳｕｓｐｅｎｔｉｏｎの「ＡＭＡＮＥ」2Ｗａｙスピーカーです。白樺合板インナーバッフルを作成してスピーカーを取り付けた後にサウンドプルーフ処理でスピーカー周辺の吸音を行います。

アマネのツィーターはサイドミラー裏にマウントを作成して取り付けています。

フロントドアスピーカー施工の完成です（＾＾

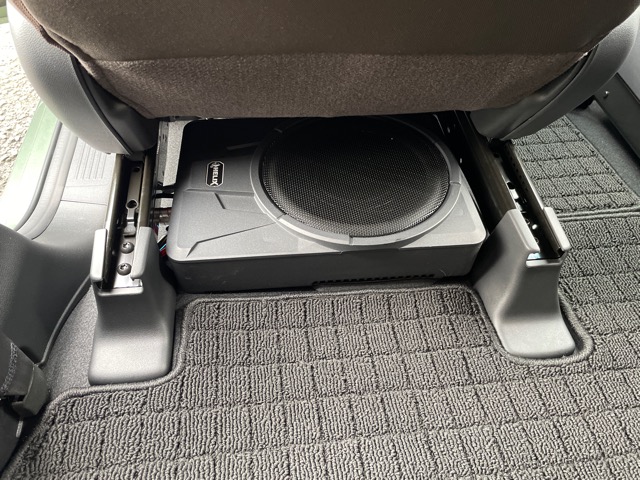

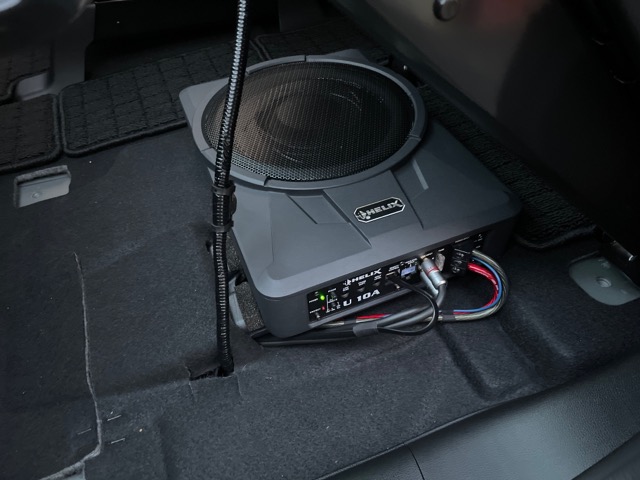

アンプ内蔵ウーファーはＨＥＬＩＸの25ｃｍモデル、Ｕ－１０Ａを助手席シート下に設置しました（＾＾
ＲＣＡケーブルはＭ＆ＭのＭＡ１５００、電源ケーブルは8Ｇにて接続しています。

ウーファーの取付完了です。丁度ピッタリのサイズ感（＾＾

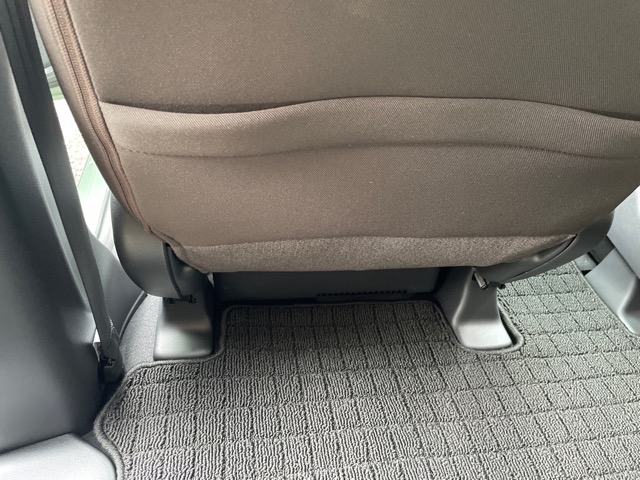

シートを戻すとウーファーも目立たずスッキリです（＾＾

パワーアンプはお持ちいただいたＤＬＳの4ｃｈアンプを使用してフロント2Ｗａｙマルチシステムにて接続します。ＳＰケーブルはＳＡＥＣのＳＰＣ６５０、ＲＣＡはＭ＆ＭのＭＡ１７００、ヘッドユニットはＤＩＡＴＯＮＥの200Ｐｒｅｍｉを使用しています。

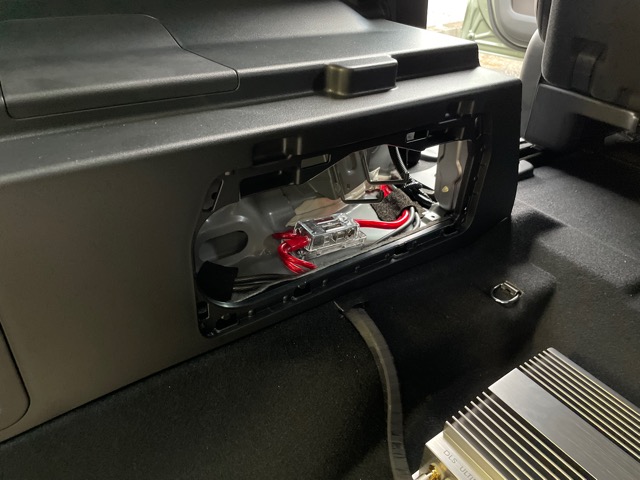

ＡｕｄｉｏｔｅｃｈｎｉｃａのヒューズＢＯＸはラゲッジサイドの空きスペースからアクセスできるようにしています。ここまで4Ｇの電源でヒューズからは8Ｇのデュアル配線でアンプに接続しています。

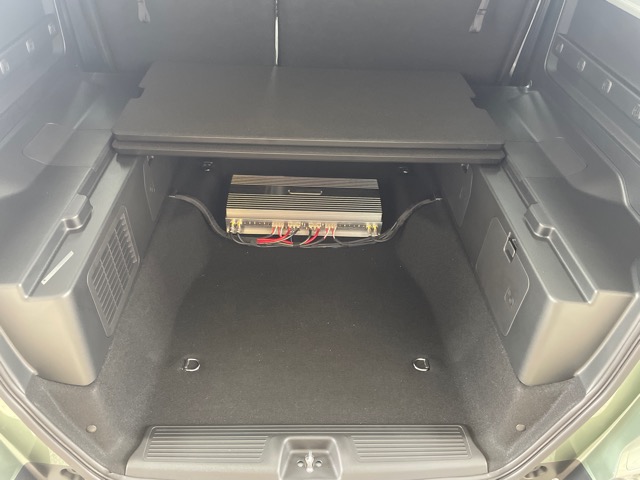

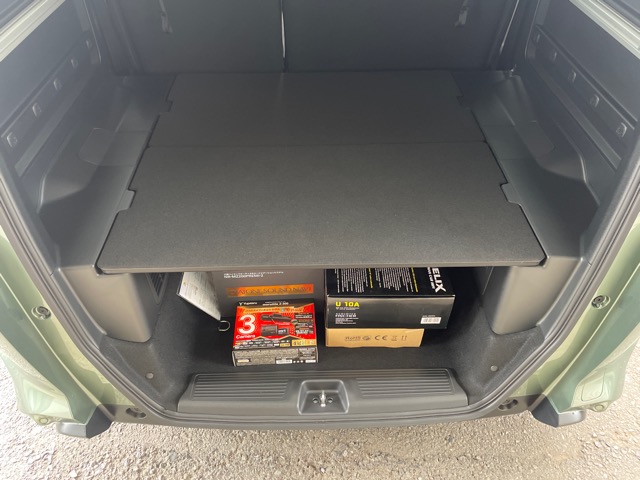

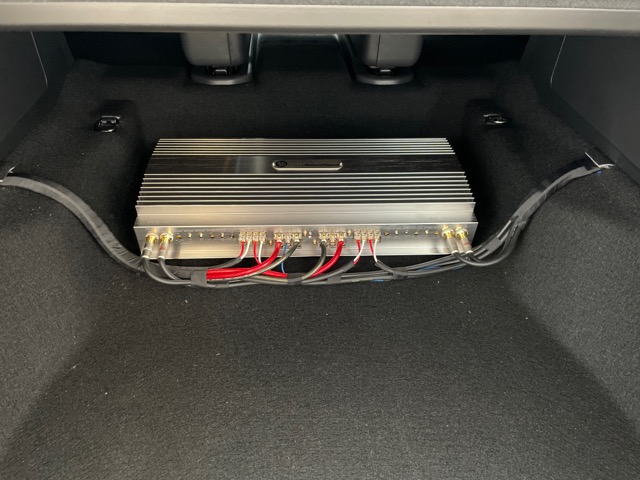

アンプはラゲッジ奥への設置で上部はベッドタイプになっています。

荷物を積むとこのような感じになり荷室も有効活用できます。
厚みのあるナチュラルなサウンドに仕上がりました。

ボディーサイズが大きめで私が座ってもゆったりです（笑

スピーカーはスキャンスピークのSilverシリーズのツィーターをＡピラー作成にて取付し、ドアには同シリーズの10ｃｍを取り付けしました。ケーブル類はＲＣＡケーブルにＭ＆Ｍ、スピーカーケーブルにはＳＡＥＣを使用しています。

ヘッドは純正を使用。またＨＥＬＩＸのＤｓｐ Ｕｌｔｒａを装備しＵＳＢ入力にて
直接スマホからデジタルで聴ける仕様となっています。

アンプはフロントスピーカー3Ｗａｙ用にＬＵＸＭＡＮの6ｃｈ、サブウーファーアンプにはＰＲＳ－Ｄ８００にて下向きＢＯＸで作成したcarrozzeriaＸのＷ１０００ＲＳサブウーファーをドライブすることにより厚みのある滑らかなサウンドに仕上がりました（＾＾
